單向推力球軸承 SKF單向推力球軸承由一個軸圈、一個軸承座圈、以及一個球與保持架推力組件所組成。軸承為可分離結構，所以安裝簡單，因?yàn)閴|圈和球與保持架組件可以分開安裝。   也有較小尺寸的軸承，一種是軸承座圈帶一個平底座墊(圖1)，另一種是球面座墊形(圖2)。帶球面座圈的軸承可以與球面座墊 (圖3) 一起使用，以補償軸承座與軸的支承表面之間的不對中。SKF可以提供球面座墊，但必須另行訂購。
單向推力球軸承如其名字所稱，可以承受一個方向的軸向負荷，并能單向固定機軸。這類軸承絕不能承受任何徑向負荷。 In addition SKF also offers polymer thrust ball bearings, shown in the section "工程產品 - Polymer ball bearings"。 雙向推力球軸承 SKF雙向推力球軸承由一個軸圈、兩個軸承座圈、以及兩個球與保持架推力組件所組成。軸承是可分離的，所以安裝簡單。各部分可以分開安裝。軸承座圈以及球與保持架組件都與單向軸承一樣。
尺寸較小的軸承，座圈上帶一個平面座墊(圖4)，或者球面座墊(圖5)。帶球面座圈的軸承，可以與球面座墊(圖6)一起使用，以補償軸承座與軸的支撐表面的不對中。SKF可以提供球面座墊，但必須另行訂購。
雙向推力球軸承可以承受兩個方向的軸向負荷，可雙向固定機軸。這類軸承絕不能承受任何徑向負荷。 |
|
|
|

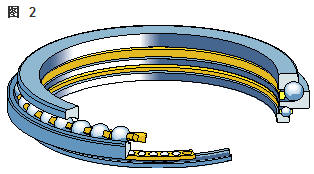

SKF角接觸推力球軸承，其初始設計是用于鉆探設備的回轉工作臺，但是也適合其它需要高承載能力、高軸向剛度和低摩擦轉矩的操作。與常規的推力球軸承相比，角接觸推力球軸承可以承受除了軸向負荷之外的徑向負荷，并且可以高速運轉。 單向角接觸推力球軸承 單向角接觸推力球軸承(圖1)能夠承受一個方向上的軸向負荷。它們采用分離型設計，即：墊圈、球和保持架組件可以分別安裝。在這些軸承的主要應用領域回轉工作臺，兩個軸承總是互為參照進行調校。 如果作為固定端的第二個軸承比第一個軸承承載能力高，那就必須支承鉆頭的重量。
雙向角接觸推力球軸承 在雙向軸承的設計中(圖2)，承載能力較高的上軸承與相反方向上的較小軸承結合，組成一個單元。這類軸承的高度低，除力矩負荷外也能承受雙向軸向負荷。 所以一個單一的軸承能用于支承相對靜止的旋轉機器部件。這些雙向軸承同樣也采用分離型設計。
其他角接觸推力球軸承 除了這里介紹的角接觸推力球軸承，SKF也制造用于絲杠的單向推力球軸承 (圖3)和用于機床心軸的雙向精密軸承(圖4與圖5)。這類機床軸承有為高剛度要求的60度接觸角；或者為高速應用，接觸角為40或30度。
|
|
|
|
SKF圓柱滾子推力軸承適用于需要承受軸向重載的配置。 而且，它們不易受沖擊負載的影響，剛性強，且需很小的軸向空間。它們以單向軸承為標準配置，只能承受一個方向的軸向負荷。 SKF圓柱滾子推力軸承的外形和設計很簡單，有單列 (圖1)和雙列(圖2)兩種。811和812系列的軸承主要在推力球軸承負荷能力不足的情況下使用。 滾子的圓柱形表面在接近末端處稍具斜面。 這樣的接觸特性幾乎完全消除了具有破壞性的邊緣壓力。 這類軸承采取分離型設計； 各個部件可以分別安裝。 部件 如果在使用時 – 有鄰近的機器部件表面可以用作滾道，并且需要更緊湊的軸承配置，或者 – 需要另外組合圓柱滾子和保持架推力組件以及墊圈(例如用兩個軸圈或座圈)，那么在這種情況下 可以分別訂購以下部件 – 圓柱滾子和保持架推力組件K (圖3)，
– 軸圈WS (圖4)和
– 座圈GS (圖5)，
見t產品表。 雙向軸承 雙向軸承用以下組合裝配很容易：在WS 811系列中挑選適當?shù)妮S圈、在GS 811 系列中的座圈，再加上K 811系列中的兩個圓柱滾子與保持架推力組合，以及一個合適的內部中心調整(圖6)或外部中心調整(圖7)的隔圈。 這中間類隔圈應具有與軸承墊圈相同的質量和硬度。如有要求，我們可提供有關中間隔圈的建議尺寸。有關尺寸、外形和旋轉精度的參考值，請參見“相關部件的設計”一節。 |
|
|
|
SKF滾針推力軸承能夠承受較重的軸向負荷，不易受沖擊負荷的影響，并可提供需要極小軸向空間的剛性軸承配置。SKF滾針推力軸承是單向軸承，只能承受作用于一個方向的軸向負荷。如果鄰近的機器部件表面能夠作為滾針與保持架推力組件的滾道，就可以組成特別緊湊的軸承配置，所占空間不大于普通推力圈。對于鄰近部件不能起滾道作用的應用場合，組件還可以與各種設計的墊圈組合。 由于有各種可能的組合，所有軸承部件都必須單獨訂購。 |
|
|
|
SKF圓錐滾子推力軸承能形成軸向非常緊湊的軸承配置，這種軸承可承受很重的軸向載荷，對沖擊載荷不敏感，而且剛性好。SKF生產單向圓錐滾子推力軸承（圖1）和雙向圓錐滾子推力軸承（圖2）。螺釘固定軸承（圖3）構成特殊設計的單向圓錐滾子推力軸承，并含滿滾子。這種軸承用于軋鋼機螺釘固定軸承配置。
SKF圓錐滾子推力軸承在滾道和滾子之間有對數接觸形線，保證軸承中的最佳應力分布，從而延長軸承壽命。 帶保持架的SKF圓錐滾子推力軸承為分離式設計，這樣兩個墊圈以及滾子和保持架推力組件可分別輕而易舉地安裝。滿滾子螺釘固定軸承由特殊定位部件固定在一起，為了簡化操作，墊圈上有用于起吊螺栓的螺紋孔。 |
|
|
|
在SKF球面滾子推力軸承中，負荷從一條滾道傳送到與軸承軸線有一個角度的另一條滾道圖1。因此，該軸承適合用于同時承受軸向負荷的徑向負荷。球面滾子推力軸承的另一個重要特點是它們的自調心能力。這使得軸承對軸撓曲以及相對于軸承座的不對中誤差不靈敏。
SKF球面滾子推力軸承裝有大量不對稱滾子，特別設計的滾道具有最佳一致性。因此，它們能夠承受很重的軸向負荷，并允許較高轉速的運行。 SKF球面滾子推力軸承根據尺寸和系列不同，有兩種設計形式。尺寸代號為68（或小于68），型號后綴為E的軸承，裝有一個沖壓鋼窗式保持架，與滾子、軸圈形成不可分離的組件（圖2）。其它軸承都裝有銅或鋼保持架，由固定在軸圈孔內的套筒來導引（圖3）。軸圈和帶有滾子的保持架組成不可分離的裝置。
|
